Локтевая коллатеральная связка лучезапястного сустава является дополнительным компонентом ТФХК, который можно увидеть на корональных MP-изображениях.
Она простирается от шиловидного отростка локтевой кости до трехгранной кости (см. рис. ниже) и представляет собой утолщение капсулы лучезапястного сустава, обеспечивающее небольшую механическую прочность.

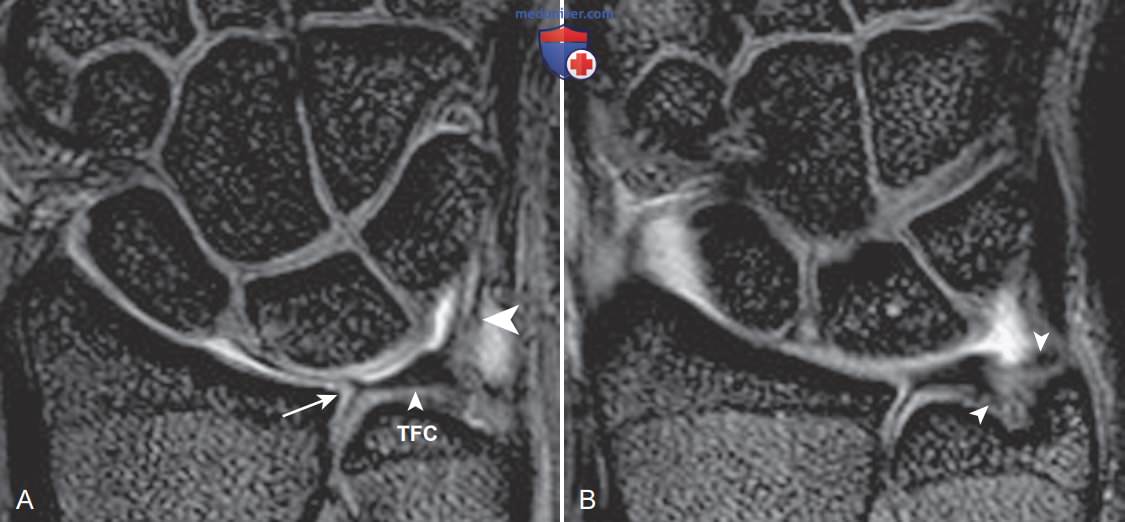

Треугольный фиброзный хрящ в норме. А — изображение лучезапястного сустава с градиентным эхом в корональной проекции. Треугольный фиброзный хрящ (маленький указатель стрелки; TFC) представляет собой двояковогнутую структуру, прикрепляющуюся к хрящу лучевой кости, который имеет промежуточную характеристику сигнала (белая стрелка). На этом изображении также хорошо видна локтевая коллатеральная связка (большой указатель стрелки). B — изображение лучезапястного сустава с градиентным эхом в корональной проекции. Локтевое прикрепление треугольного фиброзного хряща состоит из двух тонких тяжей ткани (указатели стрелок)
Аналогичная структура существует на латеральной стороне лучевой коллатеральной связки, которая простирается от шиловидного отростка локтевой кости до ладьевидной кости.
