а) Цель аблации. Понимание анатомии и физиологии синусового узла имеет решающее значение для определения цели аблации при модификации синусового узла.
Область синусового узла представляет собой распределенный комплекс, характеризующийся дифференцировкой на участки, ответственные за разную частоту синусового ритма (т.е. существует анатомическое распределение генерации импульсов синусового ритма с различной частотой), что позволяет проводить целенаправленную аблацию для устранения самой быстрой частоты синусового ритма с частичным сохранением функции синусового узла.
Модификация синусового узла нацелена на его участок, генерирующий наибольшую частоту синусового ритма, как правило на верхнюю часть crista terminalis. Однако следует признать, что модификация синусового узла не является фокальной аблацией, а требует полного удаления краниальной части комплекса синусового узла.
В идеале эта процедура устраняет области синусового узла, ответственные за более высокую частоту ритма, при сохранении некоторой хронотропной способности.
Следует отметить, что в то время как головка и проксимальная часть тела синусового узла обычно расположены субэпикардиально, находясь на 0,1-1,0 мм ниже жировой ткани терминальной борозды на поверхности эпикарда, оставшиеся части тела и хвоста узла проникают по направлению вниз и по диагонали в мышечную ткань crista terminalis, заканчиваясь субэндокардиально почти у нижней полой вены.
Это имеет отношение к процедуре РЧА, т.к. манипуляции с верхней частью синусового узла (которая представляет собой цель аблации) при выполнении эндокардиальной аблации могут быть сложнее. С другой стороны, нижняя часть синусового узла, которую необходимо сохранить для эндокардиальной аблации, вероятно, будет более уязвимой.
б) Техника аблации. Crista terminalis не видна при рентгеноскопии и имеет различную конфигурацию у разных пациентов. Поэтому некоторые оперирующие электрофизиологи предпочитают использовать внутрисердечную эхокардиографию, чтобы идентифицировать crista terminalis, расположить кончик аблационного катетера таким образом, чтобы он плотно прилегал к crista terminalis, и оценить радиочастотное поражение.
Системы трехмерного контактного картирования (CARTO, NavX, Rhythmia) или бесконтактное картирование также могут помочь очертить соответствующие анатомические структуры (верхнюю полую вену, границы предсердия), определить протяженность участка самой ранней активации во время аномальной синусовой тахикардии, очертить участок расположения диафрагмального нерва (участки, в которых кардиостимуляция стимулирует диафрагму), и регистрировать участки аблации (рис. 1).

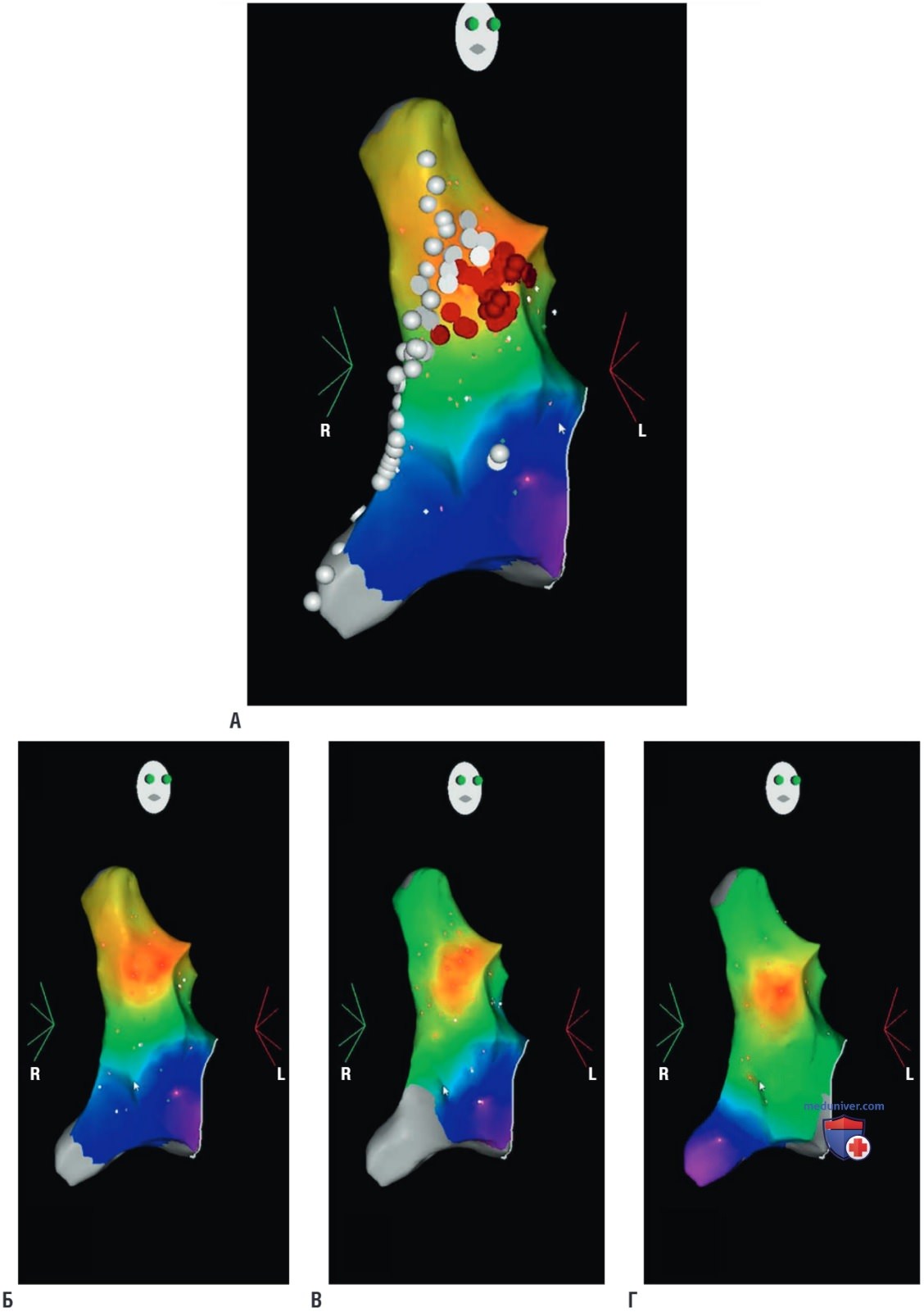

Рисунок 1. Электроанатомическая карта аномальной синусовой тахикардии. (А) Правая передняя косая проекция правого предсердия, показывающая электроанатомическую (CARTO) активационную карту аномальной синусовой тахикардии. Белые точки указывают на захват диафрагмального нерва во время стимуляции с высокой мощностью; красные точки указывают на места аблации. (Б-Г) Успешная аблация с повторным активационным картированием, показывающим сдвиги места возникновения синусового зубца Р от верхней части crista terminalis (Б) исходно к более каудальным участкам (В, Г) вдоль crista terminalis в результате модификации синусового узла
Некоторые операторы определяют участок самой ранней активации во время базового ритма в состоянии покоя и маркируют этот участок как область, которую следует избегать во время последующих аблаций.
Мультиполярный катетер помещается вдоль crista terminalis (под контролем внутрисердечной эхокардиографии или без нее). Для проведения РЧА используется стандартный аблационный катетер 4 или 8 мм или катетер с орошаемым кончиком. При проведении неорошаемой аблации мощность регулируется для достижения температуры кончика катетера от 50°С до 60°С или падения импеданса от 5 до 10 Ом, либо того и другого.
При орошаемой аблации можно использовать мощность от 40 до 50 Вт, поддерживая температуру кончика электрода менее 43°С.
Радиочастотные воздействия наносятся в соответствии со временем самой ранней активации предсердий, обычно вдоль верхних областей crista terminalis, используя в качестве ориентира crista-катетер. Время локальной активации эндокарда, регистрируемое аблационным катетером на успешных участках, обычно предшествует началу поверхностной волны Р во время тахикардии на 25-45 мсек (рис. 2).

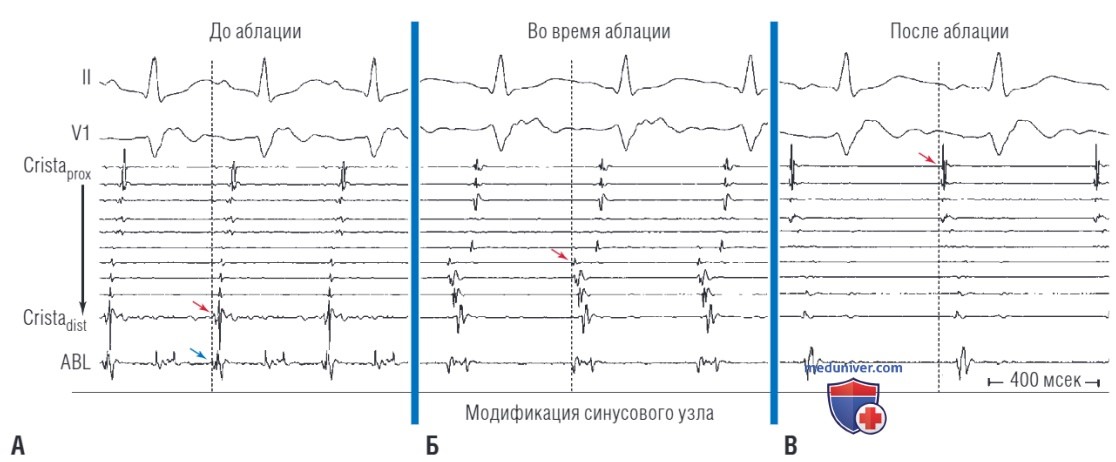

Рисунок 2. Интракардиальные записи во время модификации синусового узла. (А) Перед аблацией (ABL) и при адренергической стимуляции наблюдается синусовая тахикардия, с самой ранней локальной активацией (красные стрелки), регистрирующейся наиболее дистальными (краниальными) электродами катетера Crista, непосредственно перед переходом верхней полой вены в правое предсердие. Обратите внимание, что локальная активация, регистрируемая аблационным катетером (синяя стрелка), предшествует возникновению зубца Р (вертикальная пунктирная линия) на 20-30 мсек. (Б) После аблации наиболее краниальной части синусового узла частота синусового ритма становится реже, а последовательность активации смещается в сторону более проксимальных (каудальных) электродов с 7 по 8 на катетере Crista. (В) После успешной модификации синусового узла частота синусового ритма (при постоянной адренергической стимуляции) снижается более чем на 30%, а последовательность активации предсердий смещается к более проксимальным (каудальным) электродам катетера Crista. Обратите внимание, что зубец Р теперь инвертирован во II отведении. Cristadist — дистальная пара электродов катетера, расположенного в области crista terminalis; Cristaprox — проксимальная пара электродов катетера, расположенного в области crista terminalis
РЧА выполняется при максимальной адренергической стимуляции изопротеренолом (с парасимпатической блокадой атропином или без нее), чтобы выявить верхние части crista terminalis как места самой ранней активации предсердий. Медиальная часть crista terminalis, проходящая перед верхней полой веной, обычно является местом самой ранней активации для наибольшей частоты синусового ритма; этот участок должен быть подвергнут аблации в первую очередь. Затем удаляются все более низкие части crista terminalis, пока не будет достигнуто целевое снижение ЧСС.
Каждый раз, когда наблюдается устойчивое изменение частоты синусового ритма или оси зубца Р, повторяется активационное картирование, чтобы идентифицировать новые участки с самой ранней активацией предсердий, на которые нацелена аблация (см. рис. 1). Этот метод часто требует выполнения аблации на участке, равном примерно 12 ± 4 х 19 ± 5 мм.
Подачу радиочастотной энергии на любом участке, вероятно, следует ограничить 30 сек, потому что это, как правило, близко расположенные воздействия, которые несут риск образования нагара при более длительных воздействиях. Перед каждым радиочастотным воздействием необходимо проводить стимуляцию с кончика аблационного катетера с высокой выходной мощностью (от 5 до 10 мА), чтобы убедиться в отсутствии диафрагмальной стимуляции во избежание повреждения диафрагмального нерва.
Ускорение синусового ритма с последующим заметным снижением частоты или появлением узлового ритма во время аблации является показателем успешного выбора участка аблации. Большинство пациентов демонстрируют ступенчатое уменьшение частоты синусового ритма во время аблации, что связано с перемещением участка самой ранней активации предсердий в краниокаудальном направлении вдоль crista terminalis (см. рис. 2). Однако нередко можно наблюдать резкое уменьшение частоты синусового узла в ответ на РЧА в месте самой ранней активации предсердий (рис. 3).

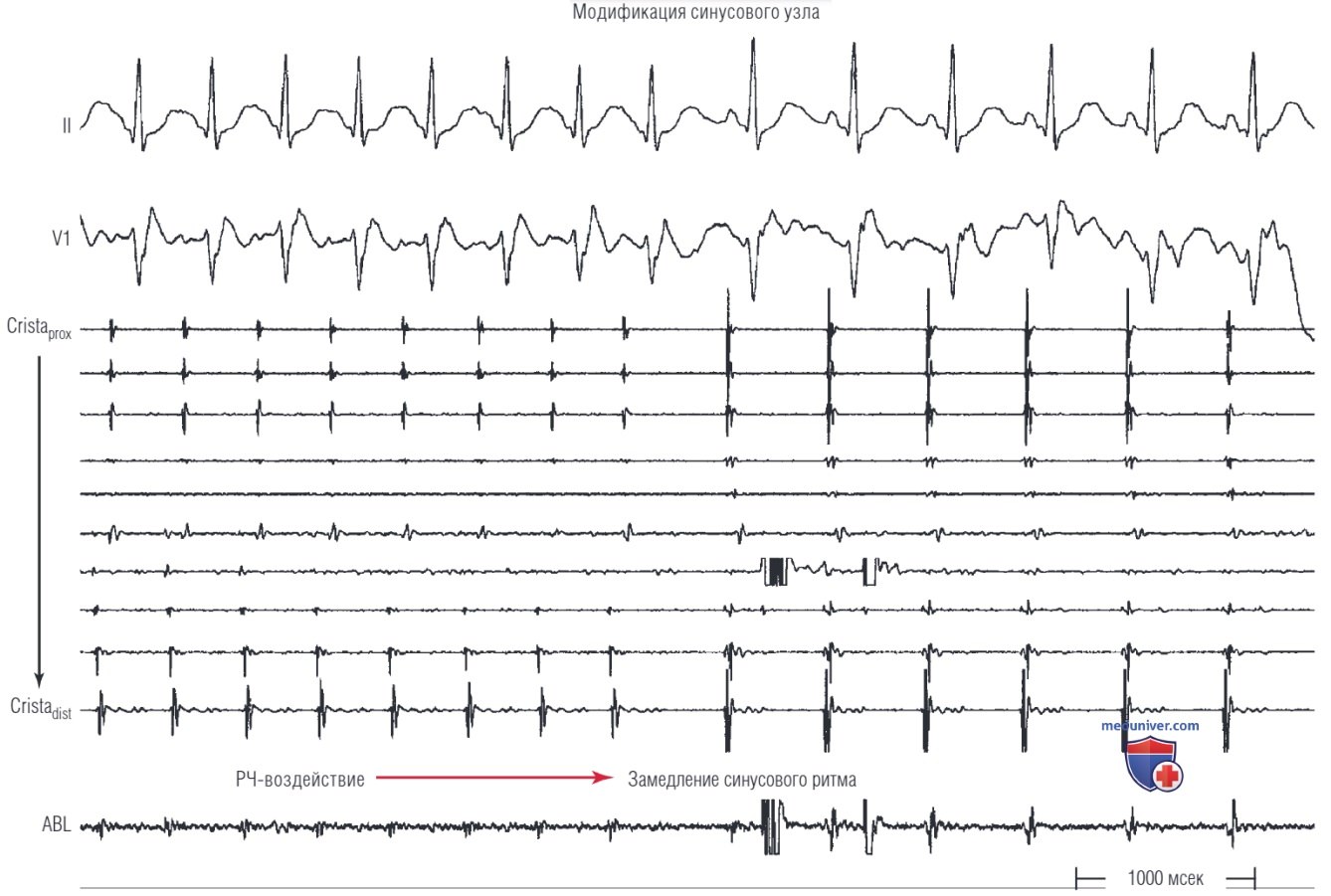

Рисунок 3. Модификация синусового узла. Резкое снижение частоты синусового ритма наблюдается в ответ на радиочастотную (РЧ) аблацию (ABL) в очаге самой ранней активации предсердий. Cristadist — дистальная пара электродов катетера, расположенного в области crista terminalis; Cristaprox — проксимальная пара электродов катетера, расположенного в области crista terminalis
Эхокардиографические характеристики повреждения, обнаруженные с использованием внутрисердечной эхокардиографии, также могут служить ориентирами для определения дополнительных радиочастотных воздействий.
Эффективное радиочастотное повреждение имеет повышенную или измененную эхоплотность, полностью простирающуюся до эпикарда с развитием тривиального линейного низкоэхогенного или анэхогенного интерстициального пространства, предполагающего трансмуральное радиочастотное поражение.
Недавно в небольшой серии исследований была продемонстрирована возможность эпикардиальной аблации (через субксифоидальный перикардиальный доступ) для модификации синусового узла. Эпикардиальный доступ также может помочь снизить риск повреждения диафрагмального нерва во время эндокардиальной аблации.
Введение физиологического раствора или размещение катетера с отклоняющимся электродом в перикардиальном пространстве может помочь физически вывести диафрагмальный нерв из зоны аблации.
в) Конечные точки аблации. Интраоперационно успех процедуры определяется следующими признаками: (1) резкое снижение ЧСС на 30 уд/мин или более во время радиочастотного воздействия или снижение максимальной частоты сердечных сокращений на 20-25% (или абсолютная ЧСС менее 120 уд/мин) во время введения изопротеренола и атропина; (2) стойкое уменьшение частоты синусового ритма в покое на 10% или более (или абсолютная частота синусового ритма в покое менее 90 уд/мин); (3) поддержание направленного вверх зубца Р (отрицательный зубец Р в отведении III); и (4) смещение места самой ранней активации предсердий вниз по crista terminalis, даже на фоне максимальной адренергической стимуляции.
Выполнение РЧА аномальной синусовой тахикардии часто бывает сложным и требует множественных радиочастотных воздействий; по результатам одного из исследований среднее число воздействий составляло 12 (находясь в диапазоне от 6 до 92). Устойчивость синусового узла к эндокардиальной катетерной аблации может быть частично объяснена особенностями его структуры, представляющей собой плотную матрицу соединительной ткани, в которую упакованы специализированные клетки синусового узла; охлаждающим эффектом артерии синусового узла; субэпикардиальным расположением узла; и толстым crista terminalis, особенно по отношению к узловой части каудальнее артерии синусового узла.
Кроме того, длина синусового узла, отсутствие изолирующей оболочки, присутствие участков выхода из узла и каудальных фрагментов создают потенциал для множественных прорывов узлового волнового фронта.
г) Результаты аблации. Перед тем как приступить к аблации синусового узла по поводу аномальной синусовой тахикардии, и врач, и пациент должны иметь реалистичные ожидания и понимание целей аблации и потенциальных результатов. Относительно немногие пациенты смогут достичь желаемого облегчения симптомов и нормальной ЧСС в состоянии покоя и хронотропного ответа без необходимости имплантации постоянного кардиостимулятора. У некоторых пациентов, несмотря на достижение критериев успешно выполненной процедуры аблации, симптомы сохраняются.
В части случаев аномальная синусовая тахикардия заменяется столь же (или даже более) беспокоящим ускоренным узловым ритмом частотой от 80 до 90 уд/мин с ретроградным проведением. У этих пациентов основной причиной потенциально может быть генерализованная дизавтономия.
РЧА в лучшем случае лишь умеренно эффективна для лечения пациентов с аномальной синусовой тахикардией. Хотя краткосрочные показатели успеха могут быть благоприятными (от 76 до 100%), долгосрочные результаты неутешительны, с показателями клинического успеха от 23 до 83%. Полная аблация синусового узла (направленная на всю crista terminalis), приводящая к возникновению узлового ритма, имеет лучший долгосрочный успех (72%), но требует установки кардиостимулятора.
Большинство рецидивов возникают через 1-6 мес после проведения процедуры и обычно связаны с рецидивом тахикардии после первоначально успешно выполненной аблации. Пациентам с плохо переносимыми симптомами может потребоваться повторная процедура. В некоторых случаях наблюдались симптомные рецидивы или сохранение симптомов при отсутствии документально подтвержденной аномальной синусовой тахикардии и сохраняющиеся доказательства успешного электрофизиологического результата.
Постоянные симптомы, несмотря на снижение ЧСС, могут указывать на более глобальную дизавтономию, которая также влияет на синусовый узел.
Осложнения модификации синусового узла включают тампонаду сердца, синдром верхней полой вены, диафрагмальный паралич и дисфункцию синусового узла. Тампонада сердца встречается редко и обычно вызвана проникновением оставленного без присмотра в правом желудочке катетера у худощавых пациенток с быстрой и сильной сердечной деятельностью при инфузии высоких доз изопротеренола. Транзиторный синдром верхней полой вены может развиться из-за образования обширного поражения и отека на стыке верхней полой вены и ПП.
В редких случаях это может вызвать стойкий стеноз верхней полой вены. Более целенаправленная аблация с использованием внутрисердечной эхокардиографии может помочь избежать этого осложнения.
Вероятность паралича диафрагмы, развивающегося вторично по отношению к повреждению правого диафрагмального нерва, должна быть сведена к минимуму, если аблационные воздействия ограничиваются только crista terminalis или располагаются непосредственно перед ней. Использование внутрисердечной эхокардиографии для проведения аблации делает это осложнение маловероятным, поскольку диафрагмальный нерв является задней структурой.
Стимуляция с высокой выходной мощностью (более 10 мА за 2 мсек) с аблационного катетера в целевом месте без захвата диафрагмального нерва и непрерывная стимуляция выше верхней полой вены для захвата диафрагмального нерва во время РЧА являются обнадеживающими методами, но их эффективность никогда не оценивалась; в действительности, были случаи, когда паралич диафрагмы развивался через несколько дней после аблации, несмотря на принятие всех вышеперечисленных мер.
Кроме того, следует подозревать повреждение диафрагмального нерва в случае возникновения икоты, кашля или уменьшения экскурсии диафрагмы во время воздействия. Раннее распознавание повреждения диафрагмального нерва во время радиочастотного воздействия позволяет немедленно прекратить его до начала развития стойкого повреждения и сопровождается быстрым восстановлением функции диафрагмального нерва.
Если повреждение диафрагмального нерва препятствует аблации желаемых участков эндокарда, можно рассмотреть вопрос о введении физиологического раствора или размещении баллонного катетера в перикардиальном пространстве (через субксифоидный доступ) с целью смещения диафрагмального нерва от цели аблации. Устойчивый медленный узловой ритм, требующий установки кардиостимулятора, встречается редко.
Такой узловой ритм обычно исчезает в течение нескольких дней с восстановлением синусового ритма.
