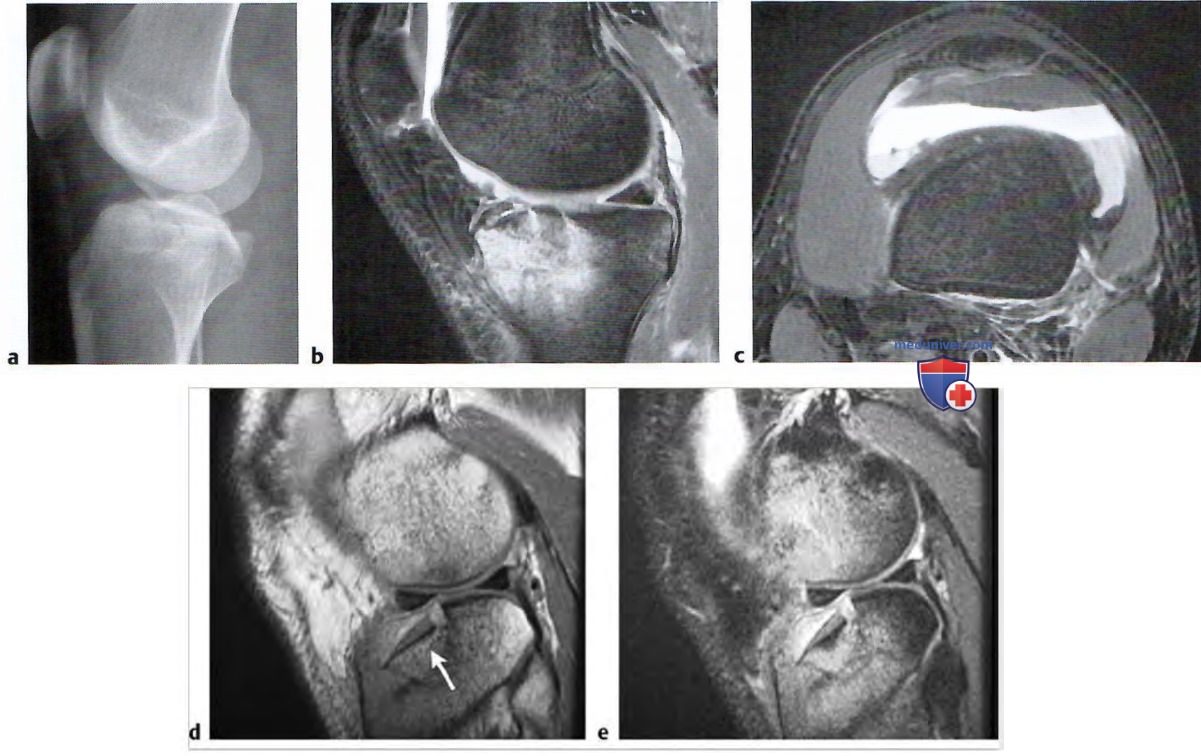

Рисунок 1. Травматический перелом латерального плато большеберцовой кости на рентгенограмме в боковой проекции (а). На сагиттальном FS T2-ВИ (b) в костном мозге видны зоны сигнала высокой интенсивности с нечеткими контурами, переходящие на суставную поверхность. Также определяется расслоение жидкости при липогемартрозе на аксиальном FS Т2-ВИ (с). Травматический перелом большеберцовой кости у другого пациента с вдавленным костным фрагментом (стрелка) и нечетко отграниченными зонами в костном мозге, вызывающими сигнал низкой-промежуточной интенсивности на сагиттальном PD-ВИ (d) и высокой - на FS T2-ВИ (е)

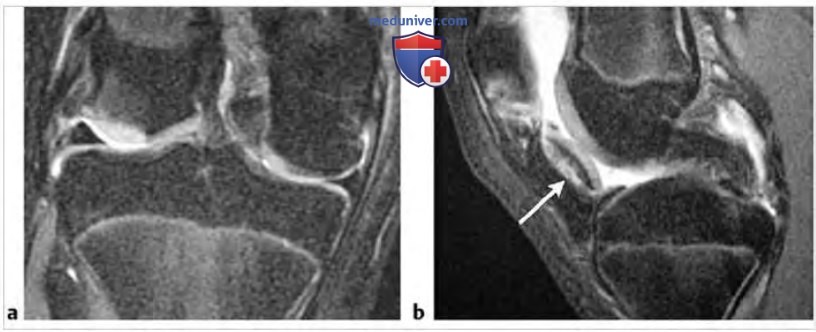

Рисунок 2. Травматический остеохондральный перелом латерального мыщелка бедренной кости, где имеется дефект на фронтальном FS Т2-ВИ, вызывающий сигнал высокой интенсивности (а). Костно-хрящевой фрагмент (стрелка) визуализируется в полости сустава кпереди от дистального отдела бедренной кости на фоне жидкости в полости сустава на сагиттальном FS Т2-ВИ (b)
а) МР-картина. В суставе могут появиться уровни, обусловленные расслоением жидкости, и детрит с зонами смешанного сигнала низкой, промежуточной и/или высокой интенсивности на Т1- и Т2-ВИ.
б) Комментарии. Переломы, затрагивающие суставные поверхности кости, могут приводить к появлению свободных костно-хрящевых фрагментов, жира костного мозга, к кровоизлиянию и воспалительной реакции в суставе.
