Составное изображение при УЗИ молочной железы - по руководству ACR (American College of Radiology)
Пространственное составное изображение в режиме реального времени создает единый кадр УЗИ путем усреднения нескольких перекрывающихся изображений, полученных с помощью отражения УЗ-сигнала от нескольких лучей, отклоненных к центру. Различные углы достигаются за счет электронного управления матрицей датчика.
Процесс можно повторять настолько быстро, что изображение будет отображаться в реальном времени, но частота кадров будет снижаться по мере выбора все большего числа перекрывающихся изображений. Составное изображение уменьшает шум (зернистость) и улучшает разрешение в центре снимка. Перестройку структуры ткани легче оценить с помощью составного изображения.
Когда образования выведены в центр изображения, полученного с помощью пространственного сложения, края образований визуализируются более четко.
Дистальные характеристики, акустическая тень и заднее усиление сигнала могут визуализироваться менее четко, однако они определяются при пространственном сложении, а заднее усиление сигнала может казаться коническим, отражая картину пересекающихся углов луча.

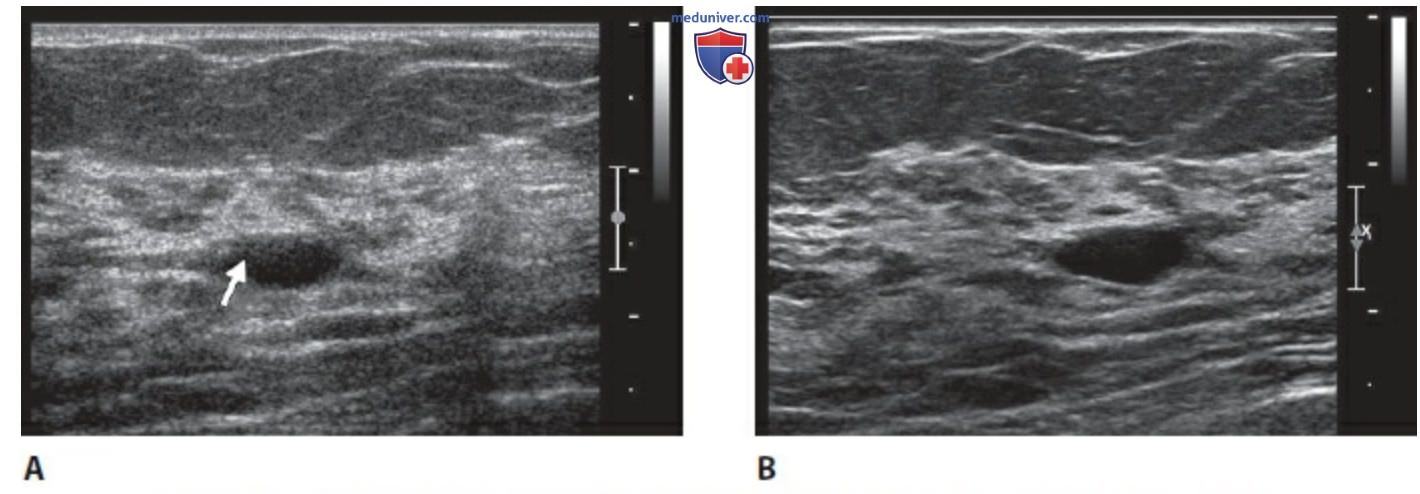

Рисунок 1. КАЧЕСТВО ИЗОБРАЖЕНИИ: ПРОСТРАНСТВЕННОЕ СОСТАВНОЕ ИЗОБРАЖЕНИЕ. На исходном ультразвуковом изображении (A) определяются реверберации по передней стенке кисты (стрелка). В режиме пространственного составного изображения (B) устранены артефакты, вследствие чего киста визуализируется как анэхогенная. На обоих изображениях фокусная зона установлена правильно

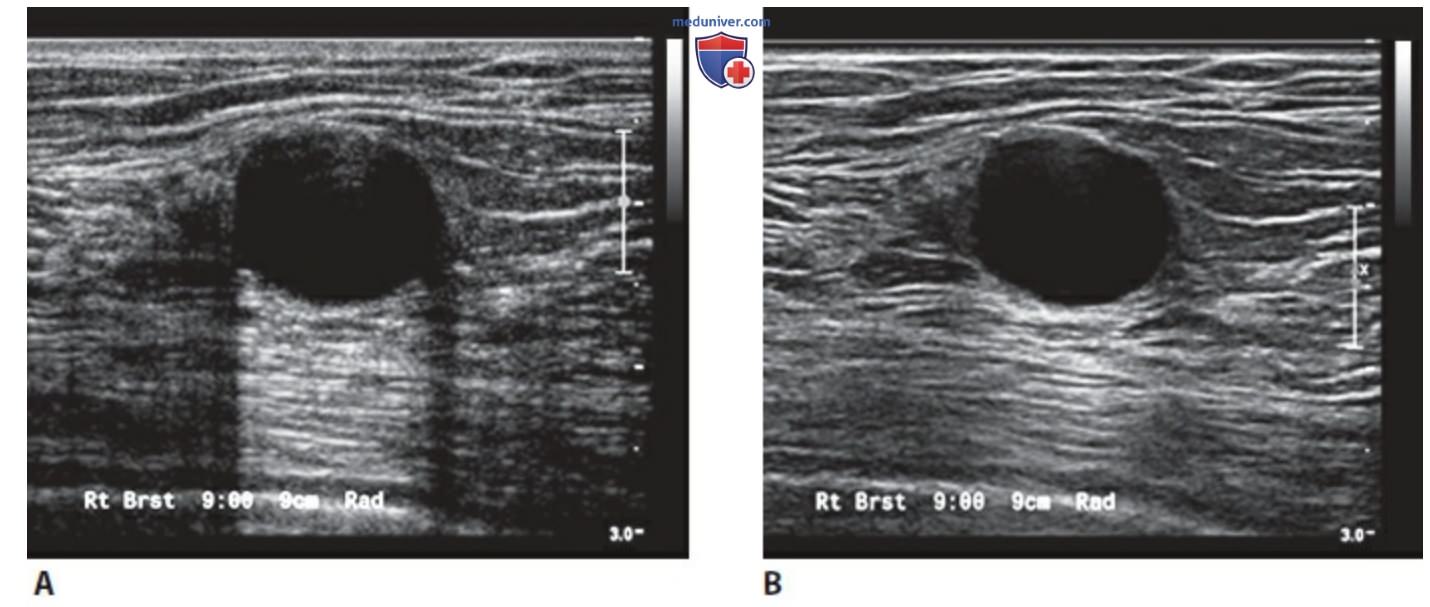

Рисунок 2. КАЧЕСТВО ИЗОБРАЖЕНИЙ: ПРОСТРАНСТВЕННОЕ СОСТАВНОЕ ИЗОБРАЖЕНИЕ. Позади данной простой кисты отмечается яркое дистальное усиление сигнала на исходном изображении (A), но артефакты боковых теней скрывают окружающую ткань. Левый передний край не такой четкий, как на составном изображении (B). На изображении (B) также почти незаметны артефакты боковых теней, а ткань латеральнее кисты изображена четко. Заднее усиление также визуализируется, однако не такое яркое, как на рисунке (а), и имеет более коническую форму
