Усиление сигнала (GAIN) при серошкальном ультразвуковом исследовании молочной железы - по руководству ACR (American College of Radiology)
УЗ-волны поглощаются тканями; чем больше глубина ткани, тем больше поглощение и меньше отраженный сигнал для формирования изображения. Усиление сигнала помогает компенсировать это за счет увеличения яркости изображения, однако проникающая способность для формирования адекватного изображения также зависит от частоты датчика (большая проникающая способность обратно пропорциональна частоте), настроек фокусной зоны, увеличения мощности и FOV.
Регулятор усиления сигнала должен быть установлен таким образом, чтобы эхогенность нормальной паренхимы молочной железы изменялась с использованием большей части диапазона серой шкалы.
Коэффициент усиления может быть установлен слишком высоко, при этом ткани будут иметь различные оттенки белого цвета, что может повлиять на возможность выявления патологических изменений и сделает невозможным дифференцировку кистозных и солидных образований (кисты будут выглядеть как солидные образования).
Также коэффициент усиления сигнала может быть установлен слишком низким, в этом случае паренхима выглядит от темно-серой до черной, в результате чего некоторые очень гипоэхогенные солидные образования выглядят анэхогенными и ошибочно принимаются за простые кисты.
В качестве эталона для серой шкалы жировые доли в подкожной клетчатке должны быть серыми, а не черными.

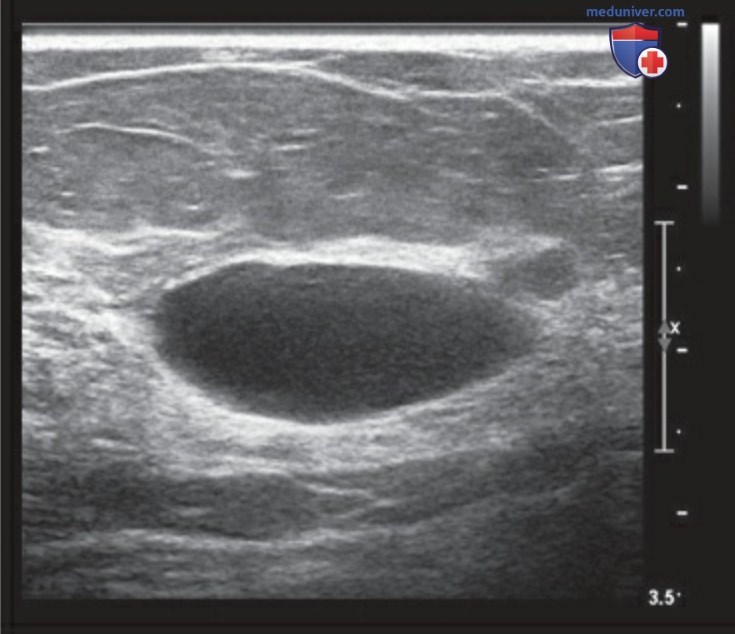

КАЧЕСТВО ИЗОБРАЖЕНИЙ: УСИЛЕНИЕ СИГНАЛА В СЕРОЙ ШКАЛЕ. Визуализация образования с соответствующими настройками усиления сигнала позволяет определить критерии простой кисты. Центральная часть кисты выглядит анэхогенной, в то время как окружающая жировая ткань и паренхима характеризуются разными оттенками серого на данном хорошо настроенном изображении. Небольшая сложная киста визуализируется по правому краю и кпереди от более крупной простой кисты
