Фокусная зона при УЗИ молочной железы - по руководству ACR (American College of Radiology)
Переключение фокусных зон возможно на различных датчиках. Фокусная зона (зоны) должны располагаться в передней и средней третях интересуемой области между кожей и грудной стенкой. При оценке патологических изменений фокусная зона оптимально располагается в центре поражения.
2—3 фокусные зоны или 1 фокусная зона с переменным диапазоном увеличивают разрешающую способность и визуализацию тканей, отображаемых в данной зоне. Однако в некоторых системах, при использовании более 3 фокусных зон, частота кадров значительно снижается, что затрудняет сканирование в режиме реального времени.
Многие системы имеют датчики, которые можно использовать с широким диапазоном фокусных зон, что способствует быстрому сканированию больших участков молочной железы. Если выполняется прицельное сканирование, можно установить одну фокусную зону или узкий диапазон на середине образования или области интереса.
Артефакты и нерезкость изображения, вызванные неправильным размещением фокусных зон, могут привести к ошибочной интерпретации патологических изменений молочной железы.

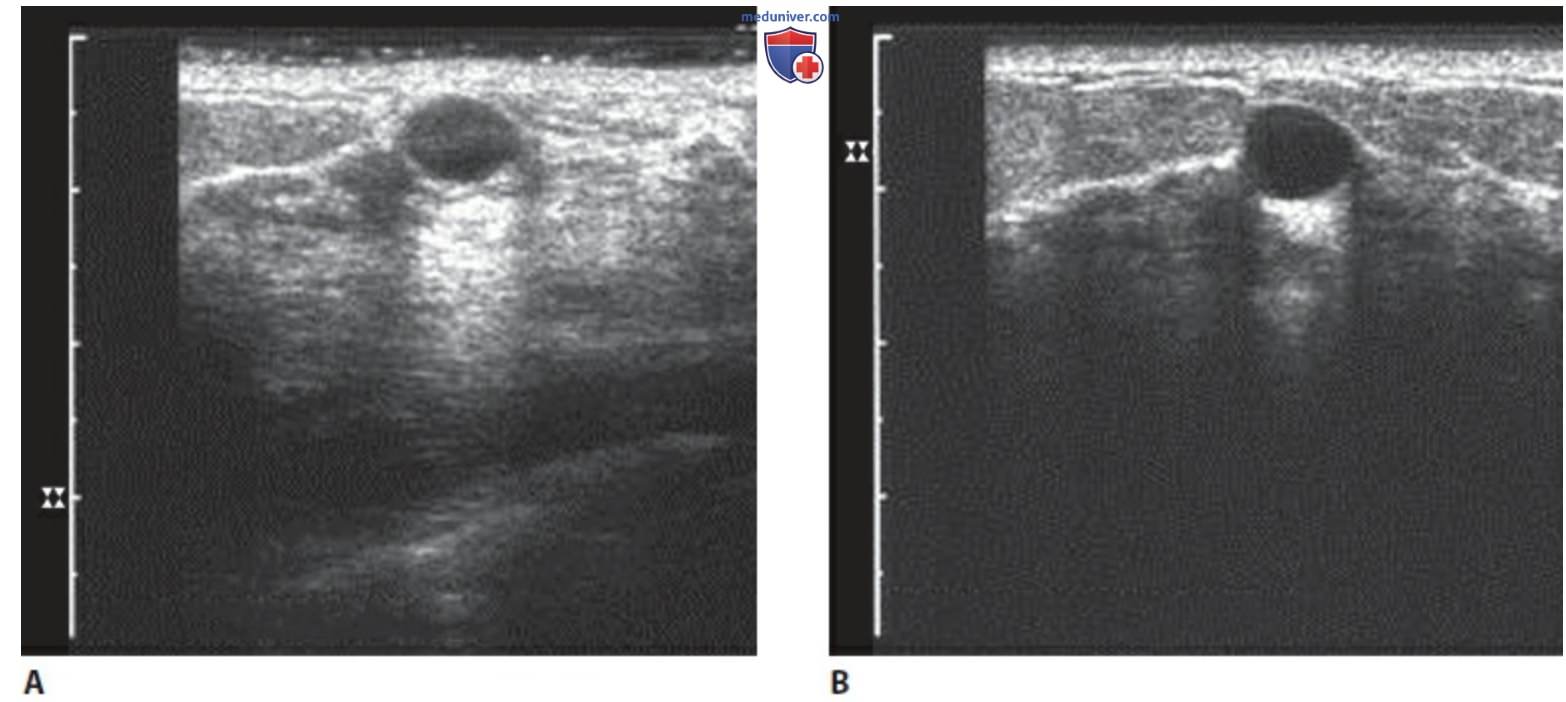

Рисунок 1. КАЧЕСТВО ИЗОБРАЖЕНИЙ: РЕЗУЛЬТАТ НАСТРОЕК ФОКУСНОЙ ЗОНЫ. Фокусная зона (обозначенная значками на шкале по краю изображений) сначала неправильно расположена ниже образования, что приводит к появлению эхосигналов в его передней половине (A); при правильной установке фокусной зоны в середине образования (B) очевидна его анэхогенность. Эхосигнал, продемонстрированный на изображении (а), интерпретируется как артефакт

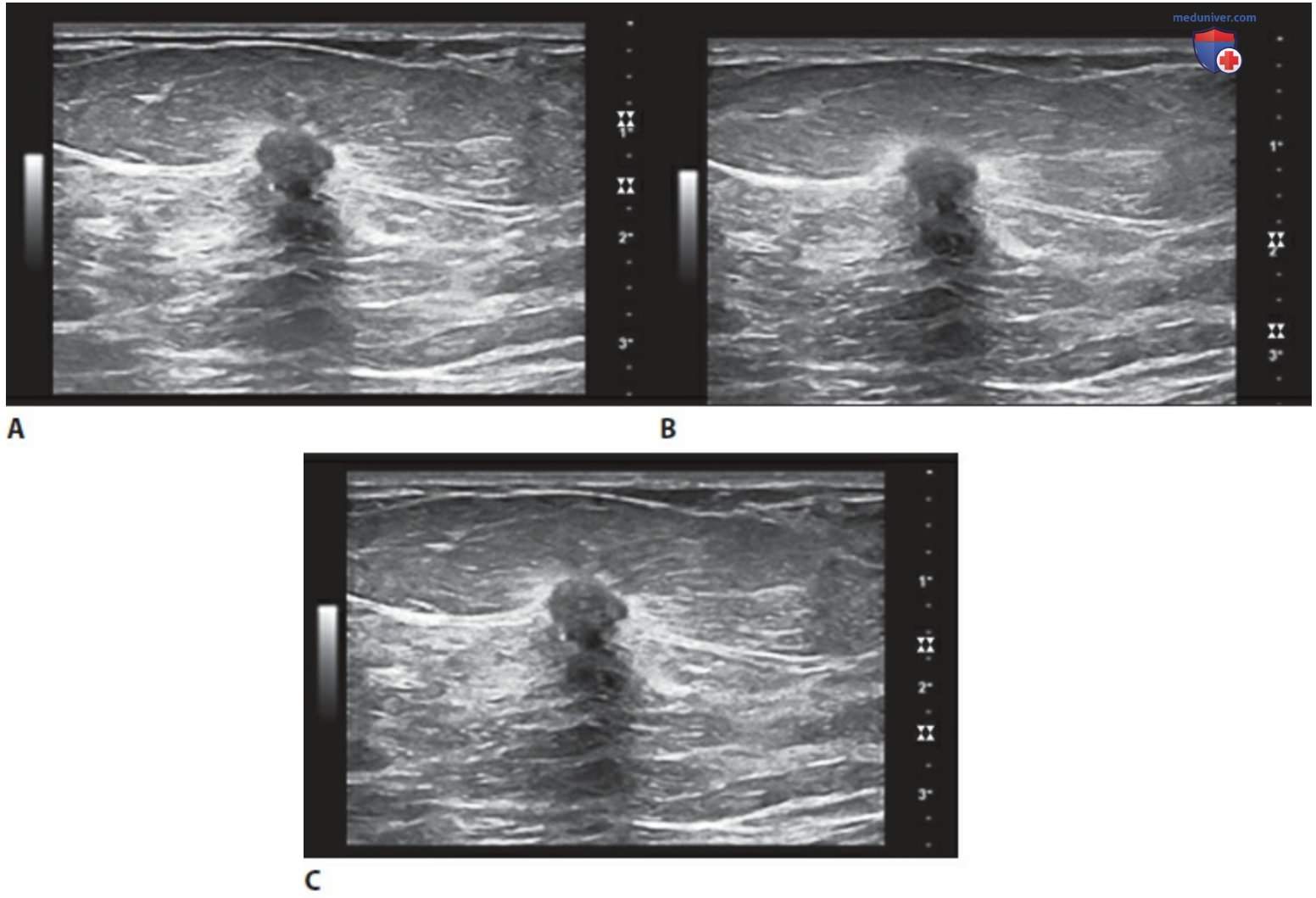

Рисунок 2. КАЧЕСТВО ИЗОБРАЖЕНИЙ: РАСПОЛОЖЕНИЕ ФОКУСНОЙ ЗОНЫ влияет на четкость патологических изменений на изображении. Три ультразвуковых изображения узла рака, который выявлялся при маммографии (не показана), были выполнены с различными настройками фокусных зон (обозначены парой значков II по краю) на разных уровнях. Несмотря на то что на этих трех изображениях четко визуализируется небольшая инвазивная протоковая карцинома, края лучше определяются, когда установлены фокусные зоны на глубине поражения (A). Если фокусные зоны прилегают к грудной мышце (B) или расположены в задней части образования (C), его края становятся менее четкими, в то время как акустическая тень сохраняется
