Слои глазницы - с точки зрения клинической анатомии
Рисунок 1. Глазница — глубокий слой 1 (латеральный вид). На этом срезе правой глазницы удалена латеральная часть черепа, чтобы показать расположение наружных мышц глаза по отношению к глазному нерву и глазному яблоку, а заодно и непосредственную близость расположения верхнечелюстной пазухи.
Рисунок 2. Глазница — глубокий слой 2 (вид сверху). Свод черепа, головной мозг и свод глазницы удалены, чтобы открыть структуры глазницы.
Рисунок 3. Глазница — глубокий слой 3 (вид сверху). Крупный план препарата, показанного на рис. 2. Лобный нерв пересечен для открытия глубоко лежащих структур.
Рисунок 4. Глазница — глубокий слой 4 (вид сверху). Крупный план препарата, показанного на рис. 2. Зрительный нерв [II пара]. Видно, как он вступает в глазницу.
Рисунок 5. Глазница — глубокий слой 5 (вид сверху). Задняя часть глазного яблока. Отчетливо видно его взаиморасположение со зрительным нервом [II пара] и окружающими глазничными структурами.
Рисунок 6. Глазница — остеология. Этот вид показывает отверстия, видимые внутри глазницы (зрительный канал, верхняя глазничная щель и отверстия решетчатой кости).

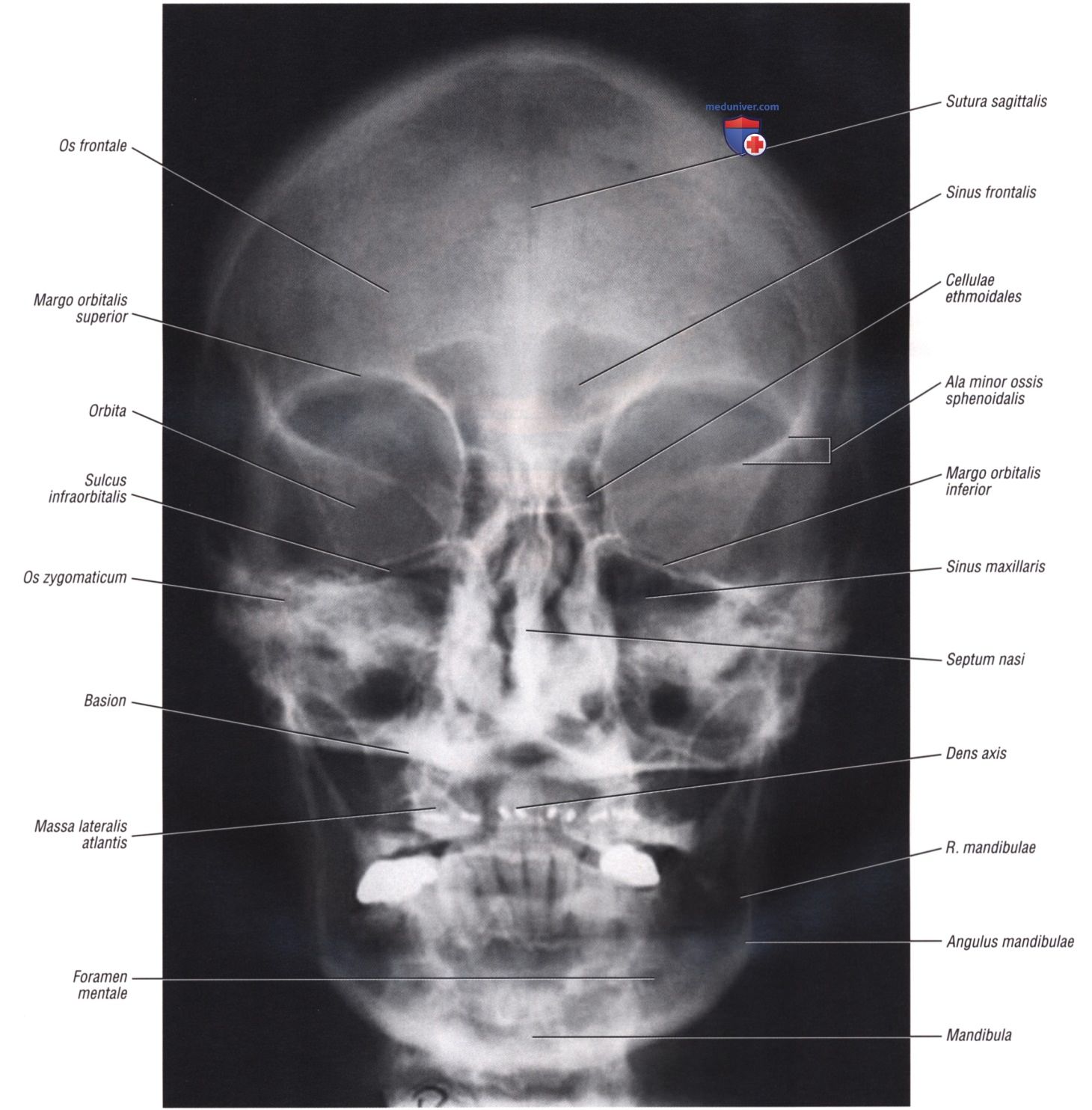

Рисунок 7. Глазница — простая пленочная рентгенограмма (переднезадняя проекция). Отмечаем четкое изображение костного края глазницы. На этой проекции весьма часто видна нижнеглазничная борозда. Обратить внимание, что верхнечелюстная пазуха находится непосредственно ниже глазницы.

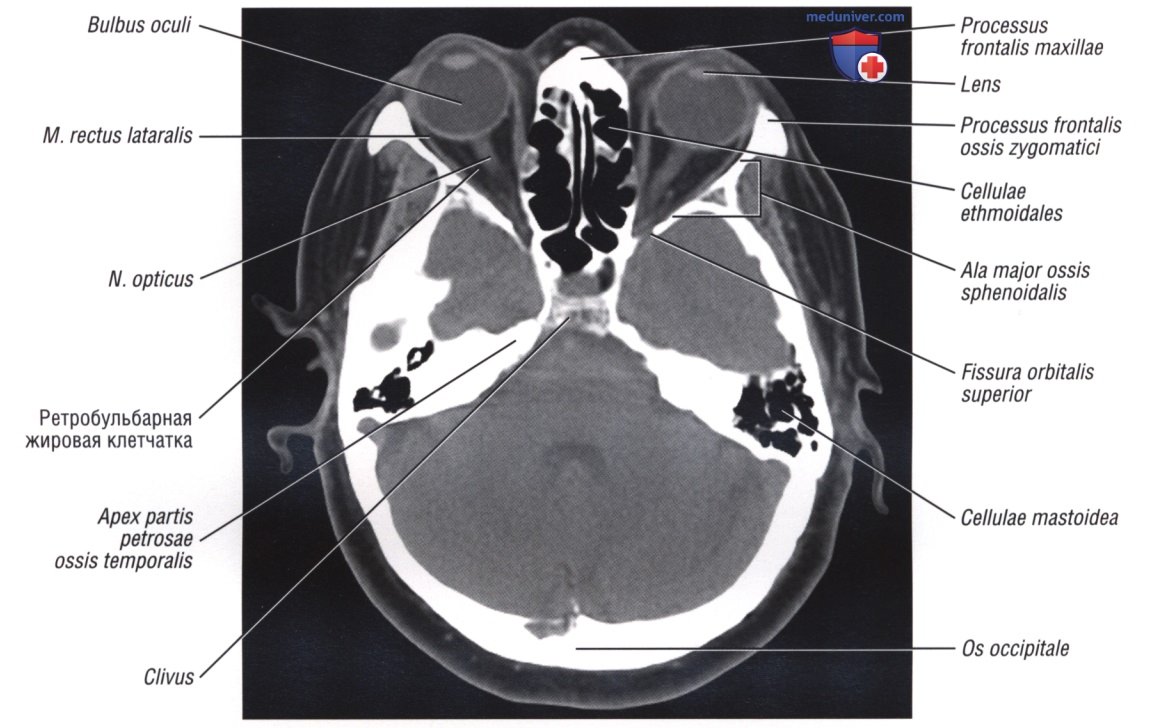

Рисунок 8. Глазница — KT (аксиальная проекция). Хрусталики хорошо визуализируются на КТ соответственно их фиброзной природе. Обратите внимание на отчетливое разграничение между зрительным нервом и ретробульбарной клетчаткой.

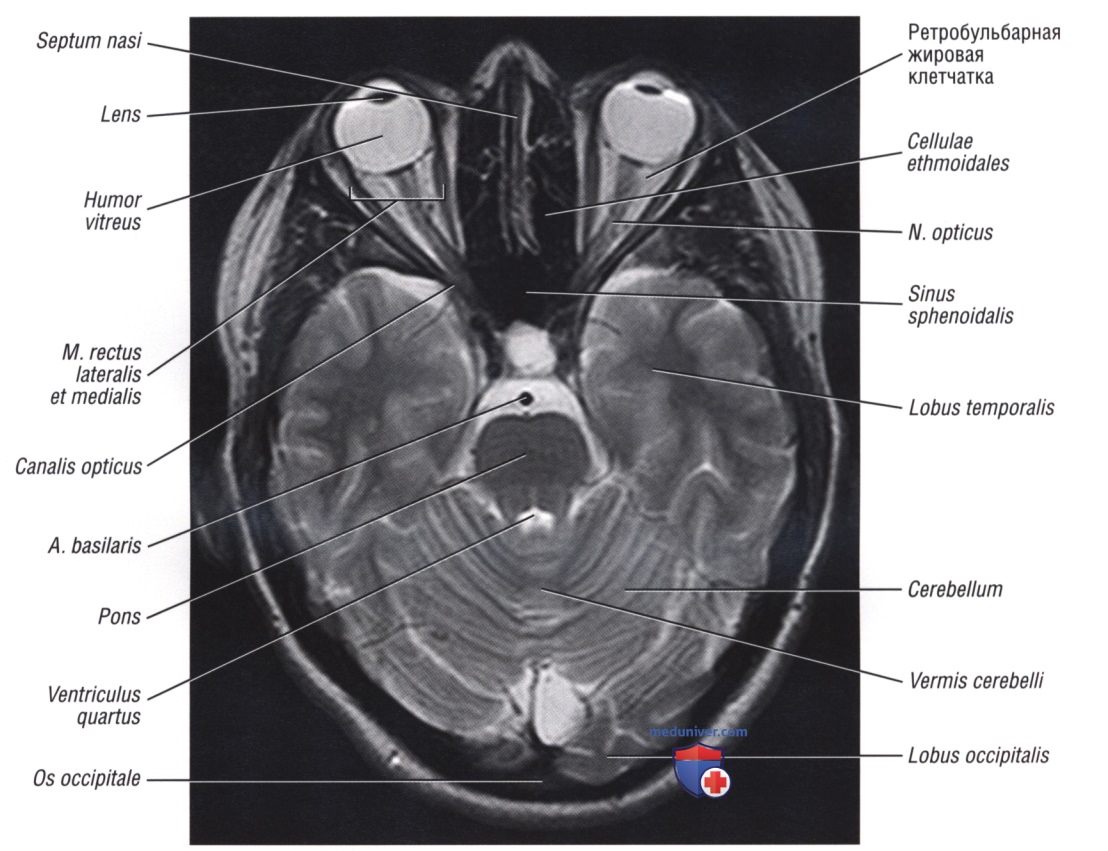

Рисунок 9. Глазница — MPT (аксиальная проекция). Зрительный нерв представлен в сером цвете, а ретробульбарная клетчатка почти белого цвета. Обратите внимание на локализацию серого цвета — наружные глазные мышцы внутри глазницы.
